射频巴伦怎么选？这4种才是主流

在射频电路设计中，巴伦变压器（Balun）扮演着重要的角色。它负责在平衡与非平衡信号之间进行转换，是天线、放大器、混频器等模块之间的重要桥梁。

今天，我们就来认识一下四类巴伦变压器，看看它们各自的特点与应用场景。

一、LTCC巴伦变压器

LTCC（低温共烧陶瓷）巴伦变压器采用多层陶瓷工艺制造，具备体积小、集成度高、一致性好和具有良好的功率承受能力的特点。

它适用于高频、小型化设计的场合，常见于无线通信模块、蓝牙、Wi-Fi、5G终端等对空间和性能都有严格要求的应用中。

（HG-B2012-4000-5500-2+）

特点：

①高频特性优异

②体积小巧，便于SMT贴装

③温度稳定性高

④功率容量大

二、磁芯类巴伦变压器

磁芯类巴伦变压器采用磁性材料作为磁芯，具备良好的低频响应。它广泛应用于广播通信、短波电台、射频功放等对功率和带宽有较高要求的场景。

特点：

①频率覆盖范围宽

②可靠性高,适用于严苛环境

（H2ADT2-1T-1P+ ）

三、宽带塑封电阻式巴伦变压器

这类巴伦采用塑封结构，内部集成电阻网络，具备优异的宽带匹配特性。它适用于测试测量设备、宽带放大器、通信基站等需要宽频带、高平坦度的场合。

特点：

①带宽极宽，覆盖多频段

②匹配性能稳定

③结构坚固，便于安装

（HT-BAL-0006SMG、HT-BAL-0009SMG）

四、射频扼流圈

射频扼流圈虽然不是传统意义上的巴伦，但在射频电路中常与巴伦配合使用，用于抑制共模干扰、隔离直流、改善信号完整性。它在电源滤波、射频偏置电路、信号隔离等方面发挥着重要作用，适用于射频前端和电源管理。

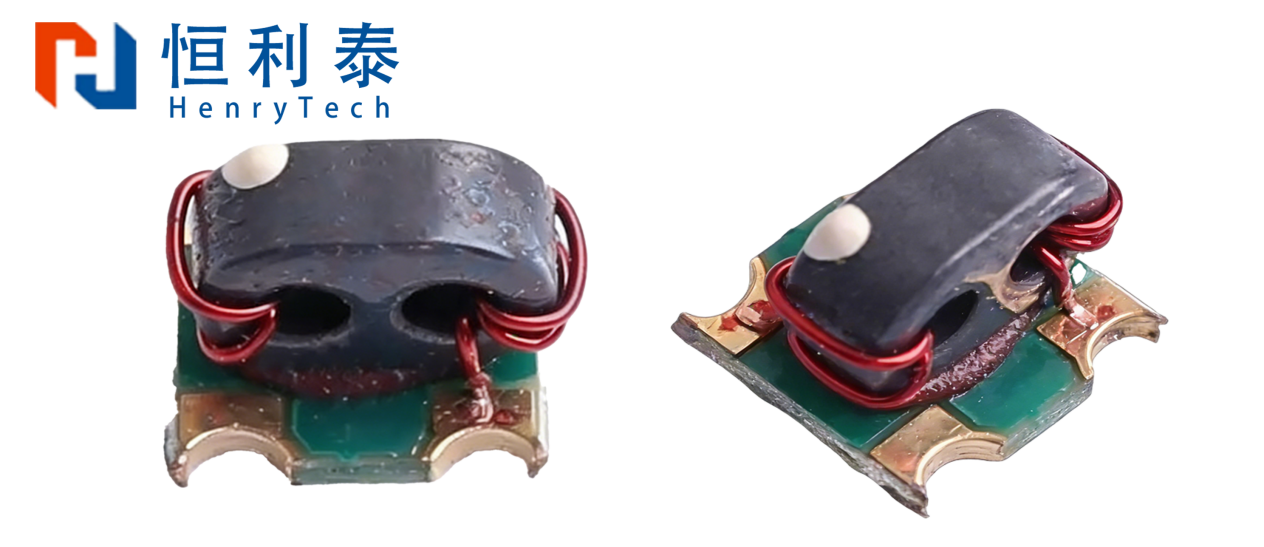

（H3-TCCH-80-2+）

特点：

①高频阻抗高，抑制共模干扰

②直流损耗低

恒利泰的四类巴伦变压器，涵盖了从高频小型化到宽带匹配、从功率承载到干扰抑制的多种应用需求。
